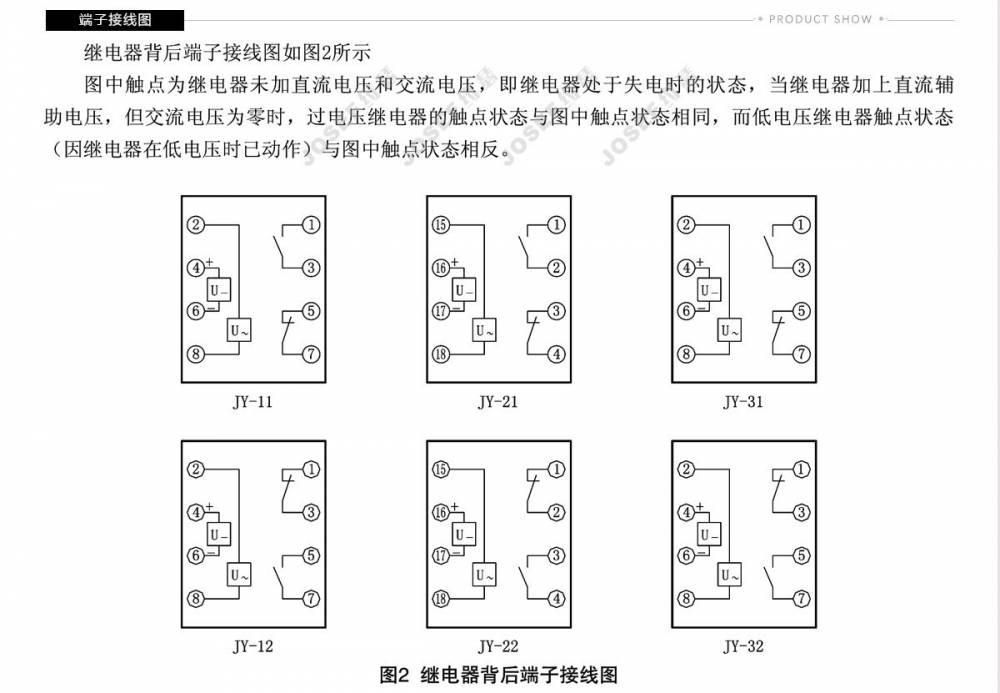

系列型號：

JY-11電壓繼電器；    JY-11A電壓繼電器；    JY-11B電壓繼電器；

JY-12電壓繼電器；    JY-12A電壓繼電器；    JY-12B電壓繼電器；

JY-21電壓繼電器；    JY-21A電壓繼電器；    JY-21B電壓繼電器；

JY-22電壓繼電器；    JY-22A電壓繼電器；    JY-22B電壓繼電器；

JY-31電壓繼電器；    JY-31A電壓繼電器；    JY-31B電壓繼電器；

JY-32電壓繼電器；    JY-32A電壓繼電器；    JY-32B電壓繼電器；

一、產品概述

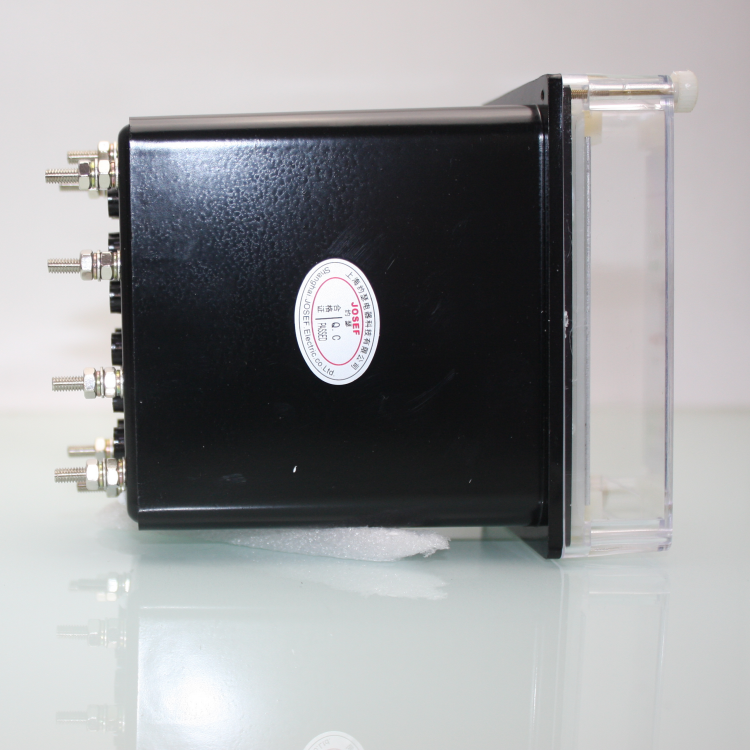

JY-11A(WG)電壓繼電器屬于JY系列靜態電壓繼電器，是電磁式電壓繼電器的更新換代產品。該繼電器具有集成度高、功耗小、動作時間短、返回系數高、整定直觀方便等特點，能夠替代傳統的DJ-100等系列電磁型電壓繼電器。它廣泛應用于發電機、變壓器和輸電線的繼電保護裝置中，作為過電壓保護或低電壓閉鎖的啟動元件。

二、技術特點

1. 集成度高：JY-11A(WG)電壓繼電器采用集成電路構成，體積小，重量輕，便于安裝和攜帶。

2. 功耗小：該繼電器在動作前后的功耗均較小，有助于降低整個電路系統的能耗。

3. 動作時間短：繼電器具有較快的動作時間，能夠在短時間內響應電壓變化，確保電力系統的穩定運行。

4. 返回系數高：返回系數是繼電器的一個重要參數，JY-11A(WG)電壓繼電器的返回系數較高，能夠確保在電壓恢復正常時及時復位。

5. 整定直觀方便：繼電器采用撥碼開關整定電壓值，用倍率開關切換，改變整定值無需校驗，整定范圍寬，有利于用戶壓縮庫存品種。

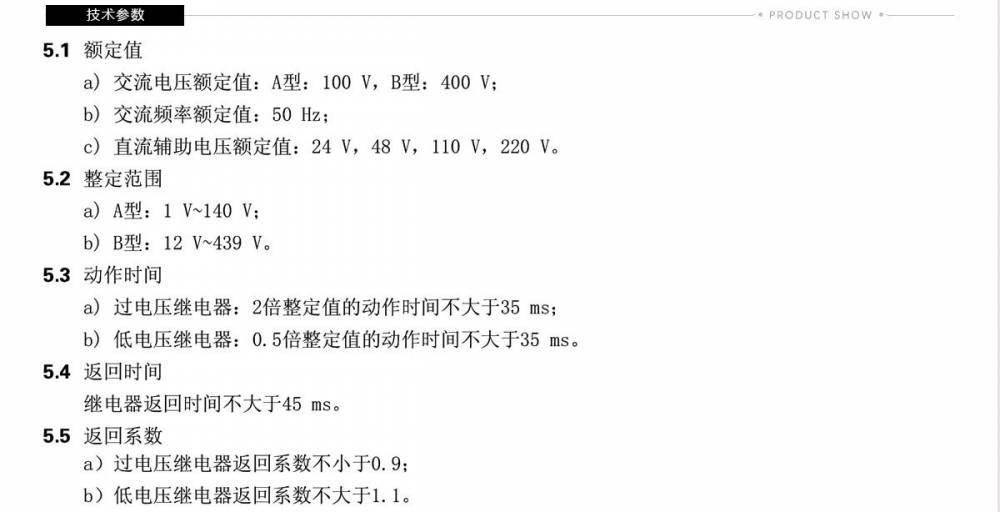

三、主要技術參數

1. 額定交流電壓：通常為100V或400V（具體值可能因產品而異）。

2. 額定輔助直流電壓：220V、110V等（用戶可根據需要選擇）。

3. 整定值誤差：不大于±3%（機內設有內整定電位器，用戶可自行調整設定到確切的定值）。

4. 功耗：交流回路功耗小于0.5VA（中間整定電流值時）；直流回路功耗在額定輔助直流電壓下，繼電器動作前功耗不大于規定值，動作后功耗也不超過規定范圍。

5. 動作時間：1.2倍整定值的動作時間不大于30ms，2倍整定值的動作時間不大于20ms（具體值可能因產品而異）。

6. 返回時間：不大于20ms（具體值可能因產品而異）。

7. 返回系數：過電壓不小于0.85（用戶可自行調整具體定值），欠電壓不小于1.2。

四、工作原理

JY-11A(WG)電壓繼電器的工作原理基于集成電路的電壓檢測和控制。當被測量的交流電壓經過隔離變壓器降壓后，得到與被測電壓成正比的電壓Ui。Ui經過整定后進行整流，整流后的脈沖電壓再經過濾波器濾波，得到與Ui成正比的直流電壓Uo。在電平檢測器中，Uo與直流參考電壓Ue進行比較。若直流電壓Uo低于參考電壓Ue，電平檢測器輸出正信號，驅動出口繼電器動作；反之，若直流電壓Uo高于參考電壓Ue，電平檢測器輸出負信號，繼電器處于不動作狀態。

五、使用注意事項

1. 在使用JY-11A(WG)電壓繼電器時，應確保電源電壓與繼電器額定電壓相匹配，并注意電源極性。

2. 繼電器在運行過程中不允許撥動撥盤開關，若要改變整定值，需使繼電器脫離輔助電源。

3. 繼電器應安裝在干燥、通風、無腐蝕性氣體的環境中，以確保其正常工作。

4. 定期對繼電器進行檢查和維護，及時發現并處理潛在問題。

綜上所述，JY-11A(WG)電壓繼電器是一款性能好、使用方便的電壓控制器件，在電力系統保護和控制領域具有廣泛的應用前景。
