一、產品概述

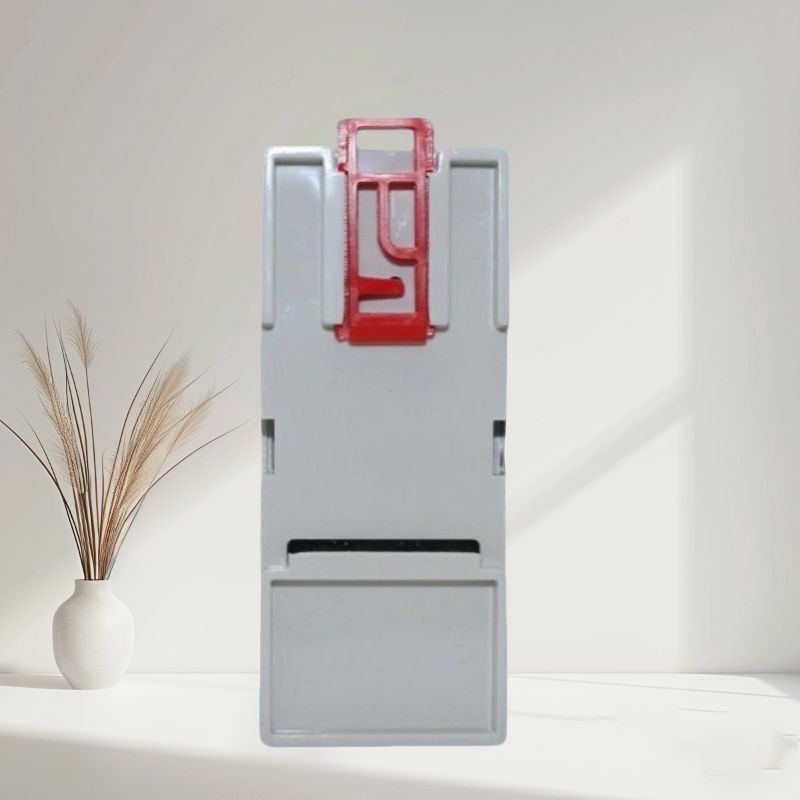

• 型號：JD38-630A

• 額定電流：630A

• 漏電動作電流范圍：30mA~9.99A

• 零序互感器孔徑：100mm

• 適用電壓：交流電壓至1140V，頻率50Hz

• 用途：用于交流電壓為380V、660V至1140V系統中的漏電保護，可對有無中性點漏電進行檢測和保護。

二、技術特點

1. 高精度漏電檢測

• 動作電流范圍覆蓋30mA至9.99A，可滿足不同應用場景的靈敏度需求。

• 零序互感器孔徑100mm，適配大電流線路，確保檢測精度。

2. 快速響應與延時保護

• 動作時間分快速型（≤0.1秒）和延時型（0.2秒~2秒），可根據保護需求選擇。

• 快速型適用于主線路保護，延時型可用于分級保護，避免越級跳閘。

3. 高可靠性設計

• 采用電子式電流動作原理，動作值固定分檔可調，適應不同負載條件。

• 體積小，安裝使用方便，連續供電穩定，操作簡易。

4. 兼容性與擴展性

• 可與分勵脫扣器、失壓脫扣器的斷路器、交流接觸器、磁力啟動器等組成漏電保護裝置。

• 可配備蜂鳴器、信號燈等聲光器件，組成漏電報警裝置。

三、工作原理

• 漏電檢測：穿入主線路的零序互感器在主線路無漏電時，矢量和等于零或極微；當主線路上有漏電或人觸電時，零序互感器感應到不平衡電流矢量和信號。

• 信號處理：零序電流互感器的電路發生對地漏電時，信號經電子線路放大后，檢測漏電流是否超過整定值。

• 動作執行：當漏電電流達到動作值時，可控硅導通，繼電器動作，利用常開、閉點控制主線路斷路器或接觸器斷開，切除故障線路。

JD38-630A 30mA~9.99A 配零序互感器孔徑100mm
