一、產品型號

1、抗諧型低壓智能電力電容器產品型號如下圖6，表明產品種類。

示例一：SNXS-40/480-7，表示三相共補抗諧波智能電力電容器，容量為40kvar，電容額定電壓為480V，內部串7%電抗器。

示例二：SNXF-20/280-7，表示分相補償抗諧波智能電力電容器，容量為20kva，電容額定電壓為280V，內部串7%電抗器。

額定電壓一般三相補償方式取480V或525V，分相補償方式取280V或300V，可靠性較高。

本體電容需要設計干式電容器，在型號要求分類處加G，如SNXSG-40/480-7。

干式電容器體不注入可燃性液體狀的油或蠟類的填充物，具有如下特點：

容量的使用衰減性小；

整體阻燃，不會產生火警；

沒有泄漏現象，不會污染環境，不會產生環保問題。

2、產品型號表

常用型號表（三相480V或525V；分相280V或300V；串7%或14%電抗器）

二、產品的技術指標

2.1環境條件

環境溫度：-40～40℃

相對濕度：40℃，20～90%

海拔高度：≤2000m

2.2電源條件

額定電壓：～220V/380V

電壓偏差：±20%

工頻頻率：48.5～51.5Hz

功率消耗：<0.5W(切除電容器時）

2.3電氣安全

電氣間隙與爬電距離、絕緣強度、安全防護、短路強度、采用與控制電路防護均符合中華人民共和國電力行業標準DL/T842-2003《壓低并聯電容器裝置使用條件》 中對應條款要求。

2.4測量誤差

電壓：≤0.5%(在80～120%額定電壓范圍內）

電流：≤1%

溫度：±1℃

2.5保護誤差

電壓：≤0.5%(在80～120%額定電壓范圍內）

電流：≤1%

溫度：±1℃

2.6無功補償參數

電容器投切間隔：＞10S

無功容量：單臺≤40Kvar(三相）、

≤20Kvar(分相）；

聯機：≤24臺

2.7可靠性參數

控制準確率：*

控制容計次數：100萬次

電容器容量運行時間衰減率：≤1%/年

電容器容量投切衰減率：≤0.1萬次

年故障率：≤0.1%

2.8機械參數及安裝

重量：35kg(40Kvar)

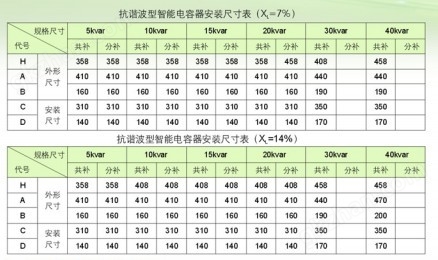

固定安裝尺寸見圖

注：規格不同產品的質量不同，外形尺寸、固定孔間距、固定孔尺寸相同。
