HuaceFE-3000鐵電分析儀

鐵電功能材料電滯回線測試系統系統有著寬頻率響應范圍及寬測試電壓范圍，該系統可廣泛地應用于如各類鐵電/壓電/熱釋電薄膜、厚膜、塊體材料和電子陶瓷、鐵電傳感器/執行器/存儲器等領域的研究。在±200V的內置電壓下，電滯回線測試頻率可高達270KHz。還可通過外接的功率放大模塊將電壓升到4kV或10kV。鐵電功能材料電滯回線測試系統系統在不改變樣品連接的情況下就可執行電滯回線、脈沖、漏電流、IV和CV測試，也可通過額外選配件實現壓電、熱釋電、TSDC、電介質充放電、介電溫譜、高低溫電阻等測量功能。可以同步查看電流電壓(I-V)、電容電壓(C-V)以及原始激勵響應特性。

鐵電主機性能指標：

1、輸出范圍：±100V或±200V，可擴展至10kV；

2、可定制內置放大器最大電壓：最大頻率：1MHz；最大電流：1A;

16位任意波形發生器輸出；

3、內置±100V和±200V兩種放大器；

4、準確性0.5%或更高；

5、最小脈沖寬度(PUND)：500ns；

6、最小上升時間：200ns；

7、最大脈沖寬度低至1μs，最高可達15us；

8、最大區域分辨率：52.6mC；

9、最大遲電滯回線頻率：270KHz；

10、模擬輸入通道:高達40MS/s，±10V(16位)；

11、最大測試電容范圍:1nF(與測試頻率有關)；

12、輸出阻抗:10Ω；

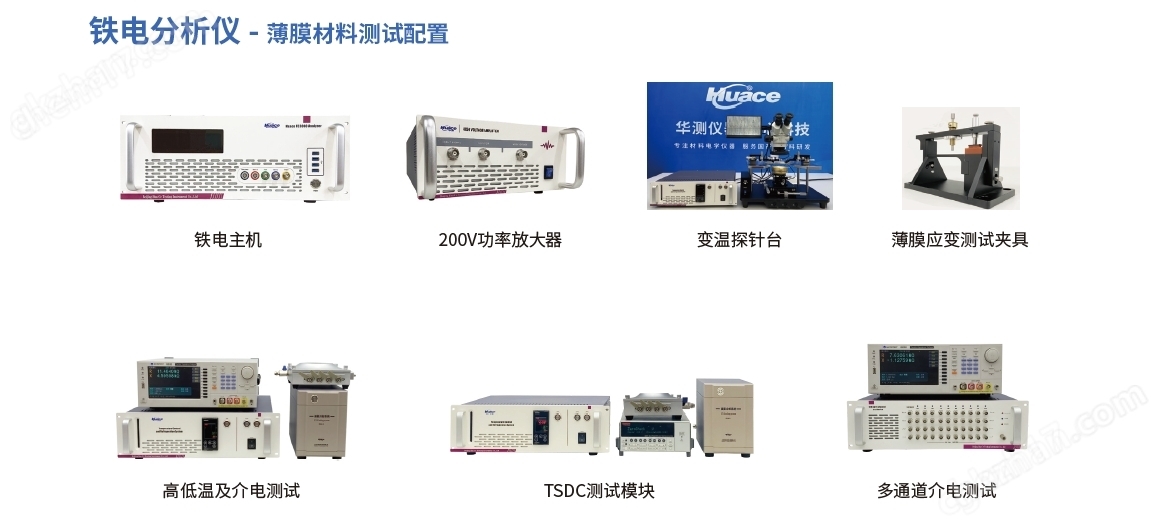

鐵電分析儀擴展配置：

鐵電分析儀測試曲線圖：

鐵電分析儀16大測試功能
