500噸導線臥式拉力試驗機具有破斷保護功能，自動求取式樣的抗拉強度、大破斷力等指標。

500噸導線臥式拉力試驗機主機系統：

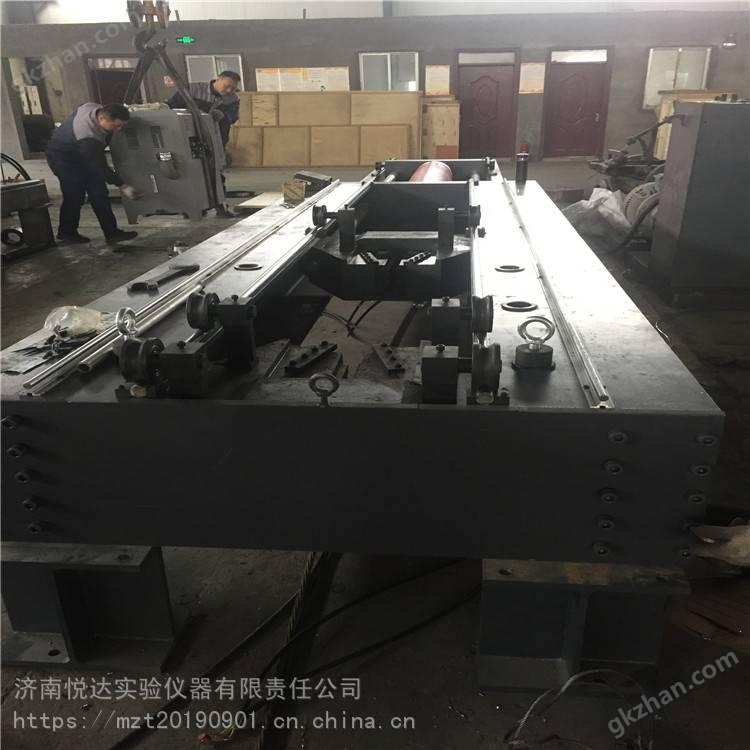

主機部分主要由油缸座、油缸活塞、移動橫梁、固定橫梁及負荷傳感器等部件組成。油缸座、鋼板焊接框架、移動橫梁和固定橫梁形成受力框架，移動橫梁和固定橫梁上裝有拉伸夾具用以夾持試樣的兩端，單出桿雙作用低摩擦活塞缸在液壓油的作用下帶動移動橫梁運動，從而將試驗力施加到試樣上。固定橫梁與受力框架之間采用插銷連接，手動調整試驗空間。
500噸導線臥式拉力試驗機技術參數：

1、大試驗力：5000KN

2、測力范圍： 50-5000KN；
3、試驗力準確度：±1%；
4、試驗空間（不包括活塞行程）：5000mm；

5、伺服缸行程：1600mm；

6、位移測量范圍：滿量程的范圍內

7、測力方式：負荷傳感器測力；

產品簡介：
1、該臥式拉力試驗機可用于各種金屬材料、鋼索、鏈條、吊裝帶等較長試樣的拉伸、廣泛用金屬制品、建筑結構、船艦、等領域。微機控制電液伺服式臥式拉力試驗機采用我公司成熟的試驗機技術，增加鋼架結構將立式試驗變為臥式試驗，這樣增加了拉伸空間（可以增加到二十米以上，這是立式試驗做不到的），滿足了大試樣、全尺寸試樣的試驗。
2、該試驗機采用機架整體鋼板焊接框架結構，單出桿雙作用活塞缸施加試驗力，負荷傳感器測力，根據試樣規格長度可有級調整拉伸空間，計算機屏幕顯示試驗力及試驗曲線，按試驗方法的要求自動處理試驗數據，本機為煤電企業、煤礦機械設備、安全生產檢驗所、技術監督等行業的理想檢驗設備,適用于電線電纜、瓷瓶、雙鉤、鋼絞線、安全帶、腰繩、腳扣等產品的拉伸負荷,破壞等試驗,要求操作靈活方便,加載緩慢平穩,機體承載能力強等優點.
3、本方案書以下列標準為依據進行企劃：
GB/T 228.1-2010 《金屬材料 拉伸試驗 第1部分 室溫試驗方法》
GB/T 2611-2007 《試驗機 通用技術要求》

以上標準均執行有效標準
